ラインナップの充実が、システムデザインの可能性を拡げます。

著しく伸展し、多様化する今日の定温流通業界。
中でもパネル工法による冷凍・冷蔵庫や定温作業室等については、その工期の短縮化、機能性を評価され、ますます伸長し続けております。
一方、消費地における冷凍・冷蔵庫はさらに多様化、即納性、フレキシビリティを求められ、また、生産地においてはより大型化、高層化、クリーン化しております。
ソーゴの「プレハブ型冷凍・冷蔵庫」は、この分野における豊富な経験と生産設備や施工実績を高く評価され、また、断熱パネル、断熱ドア、及び冷却器(ユニットクーラー、コンデンサー等)の冷設機器類の一貫生産メーカーとして皆様から多大なご支援を賜り、伸長し続けております。
今日、そのパネル工法による冷凍・冷蔵庫設置においては、安定した高品質、スピーディで細やかな対応、および大型生産ラインによる大型パネル施工対応は、不可欠なものとなっております。
この背景を十分認識し、システムデザイナ―のご要望にお応えできる冷凍・冷蔵庫用断熱パネルをお届けいたします。

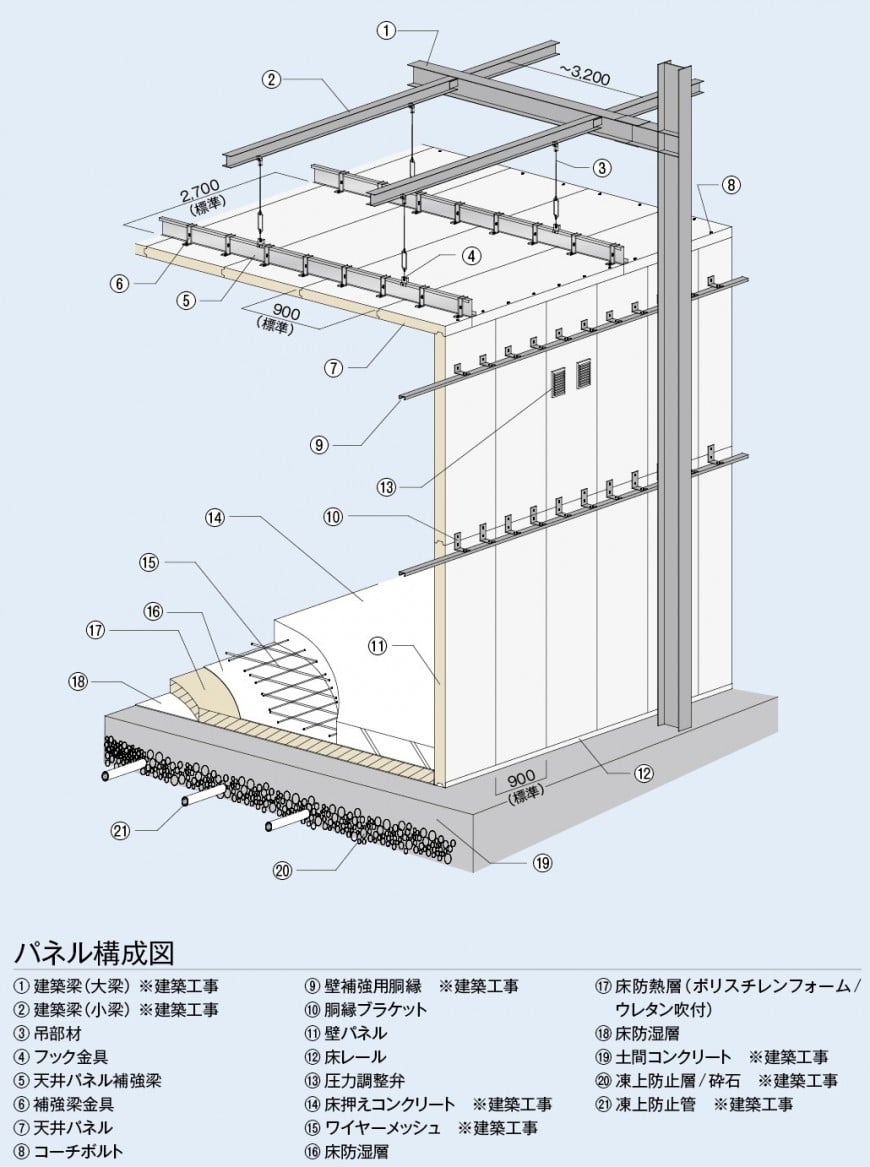

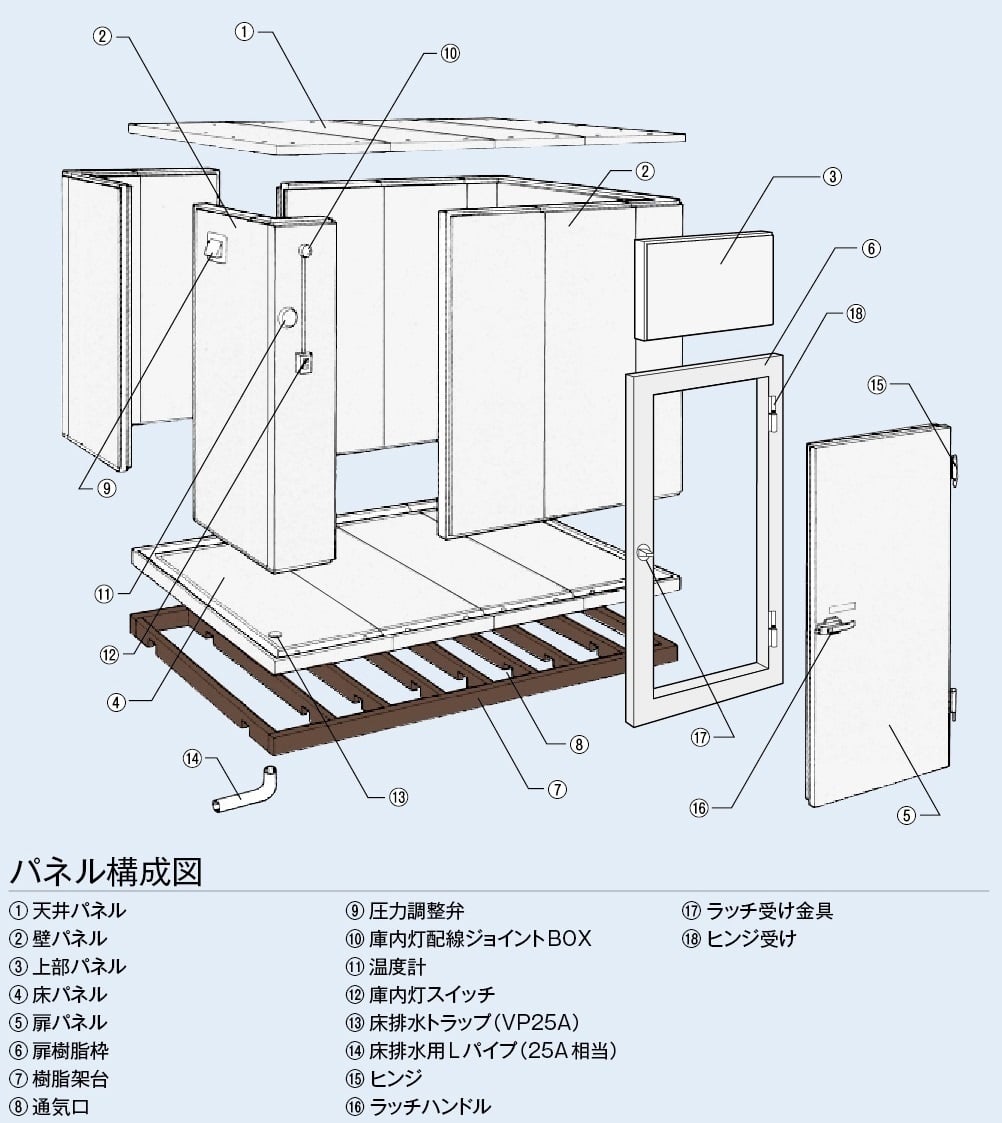

パネル構成

ソーゴのプレハブ型冷凍冷蔵庫はそれぞれ〈天井パネル〉〈壁パネル〉〈床パネル〉〈建具関連パネル〉の各セクションに分かれています。
各パネルはそれぞれの使用目的に要求される物性等の優先順位を考慮し設計・製造されております。
数多くの施工実績と長年の製造経験及び各種データは常に製品に反映され、より産業用製品の基本である安全性、経済性、信頼性の向上に努めております。

①冷凍冷蔵倉庫

②床付き冷蔵庫

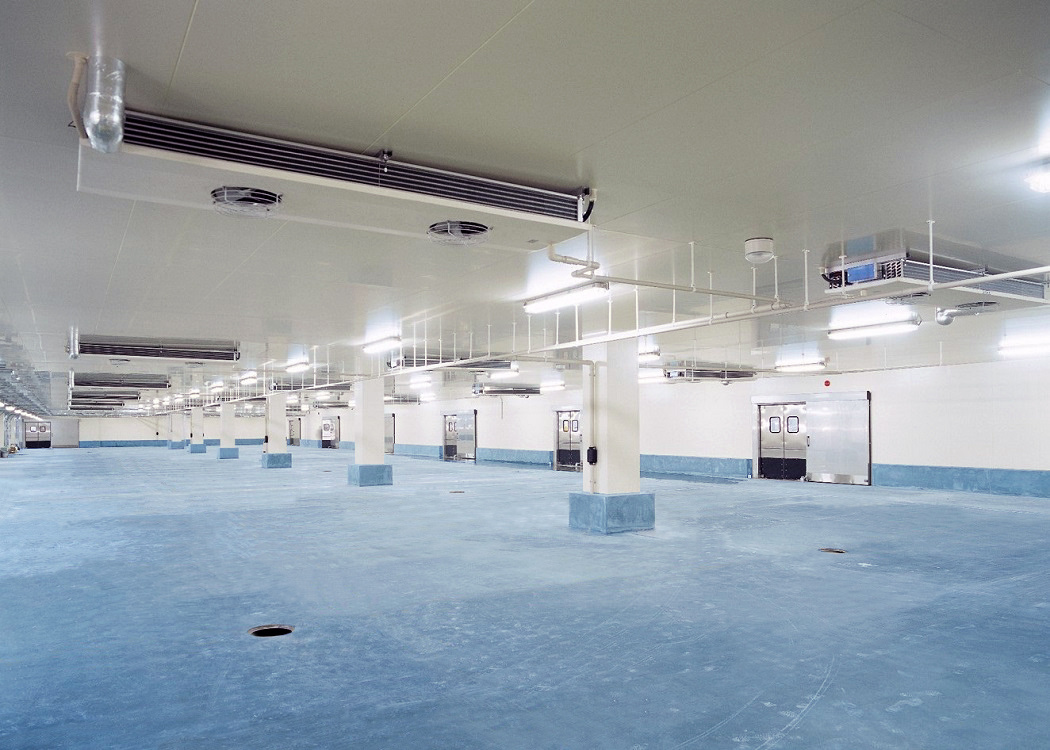

Cold施工事例

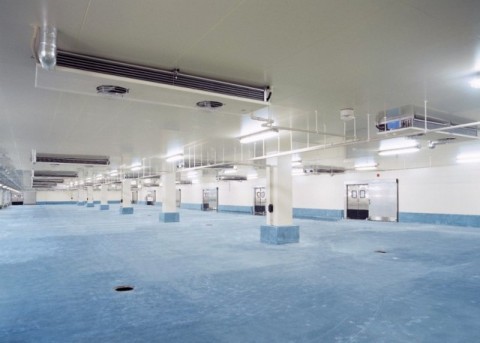

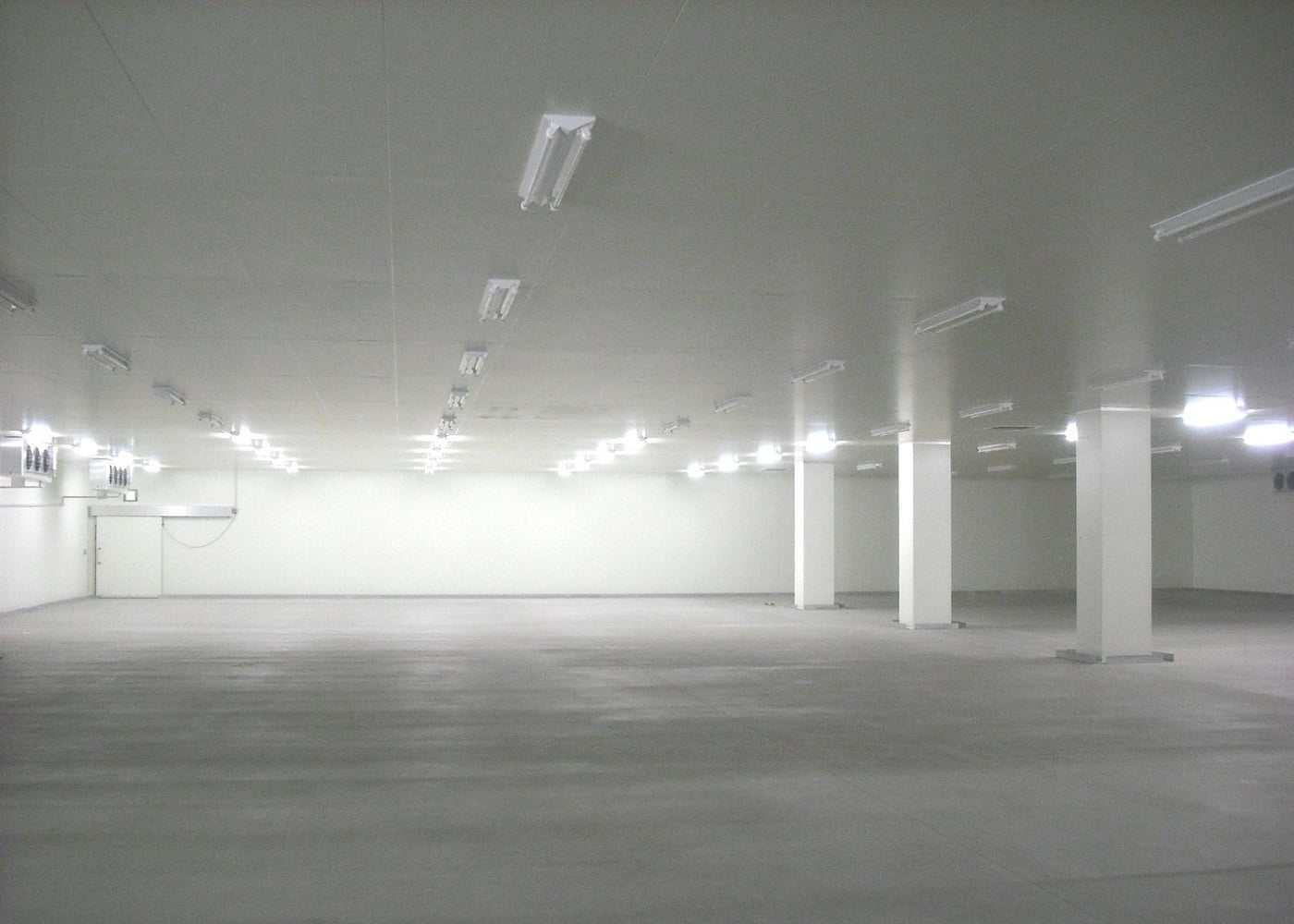

低温倉庫

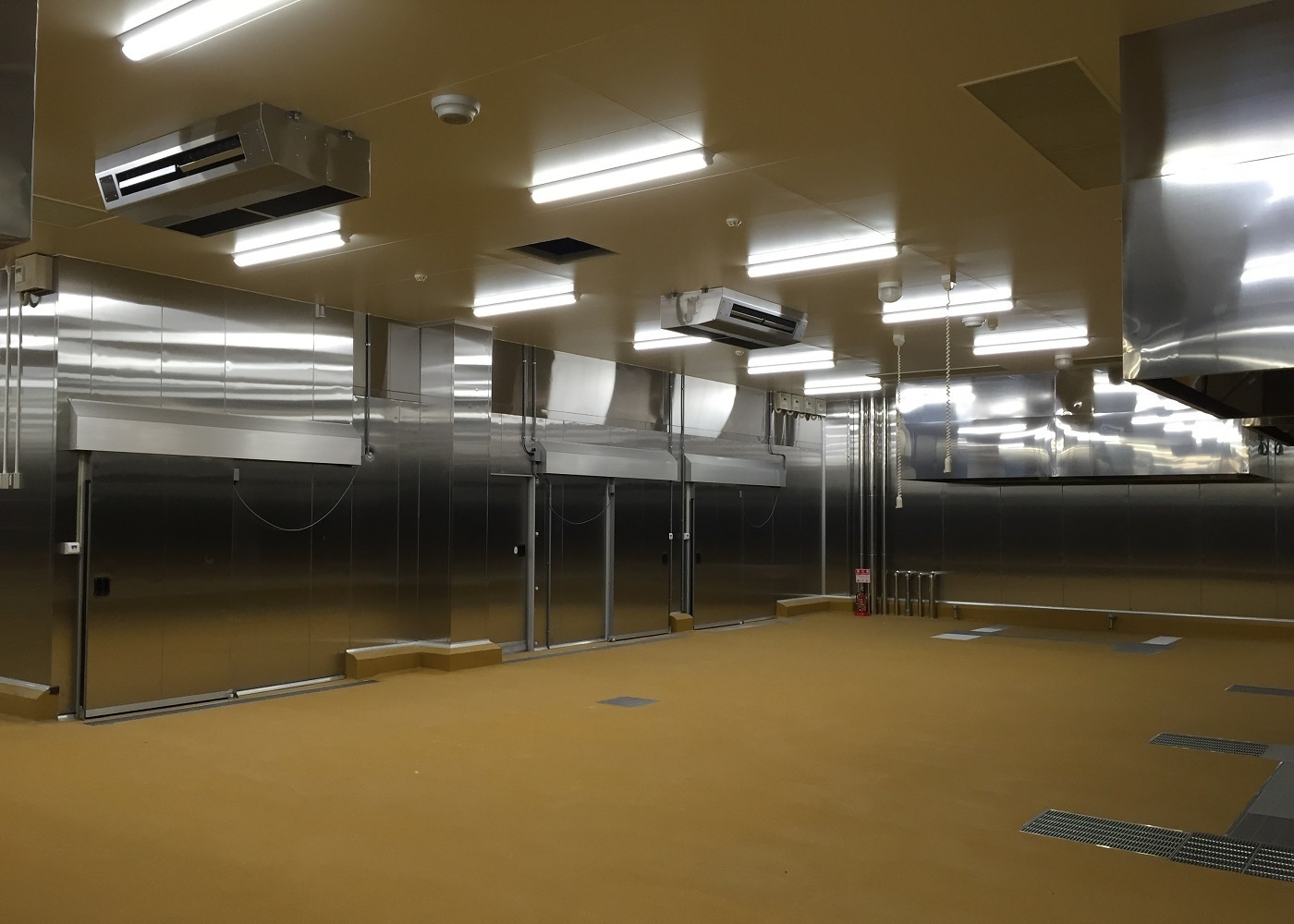

食品工場(加工室)

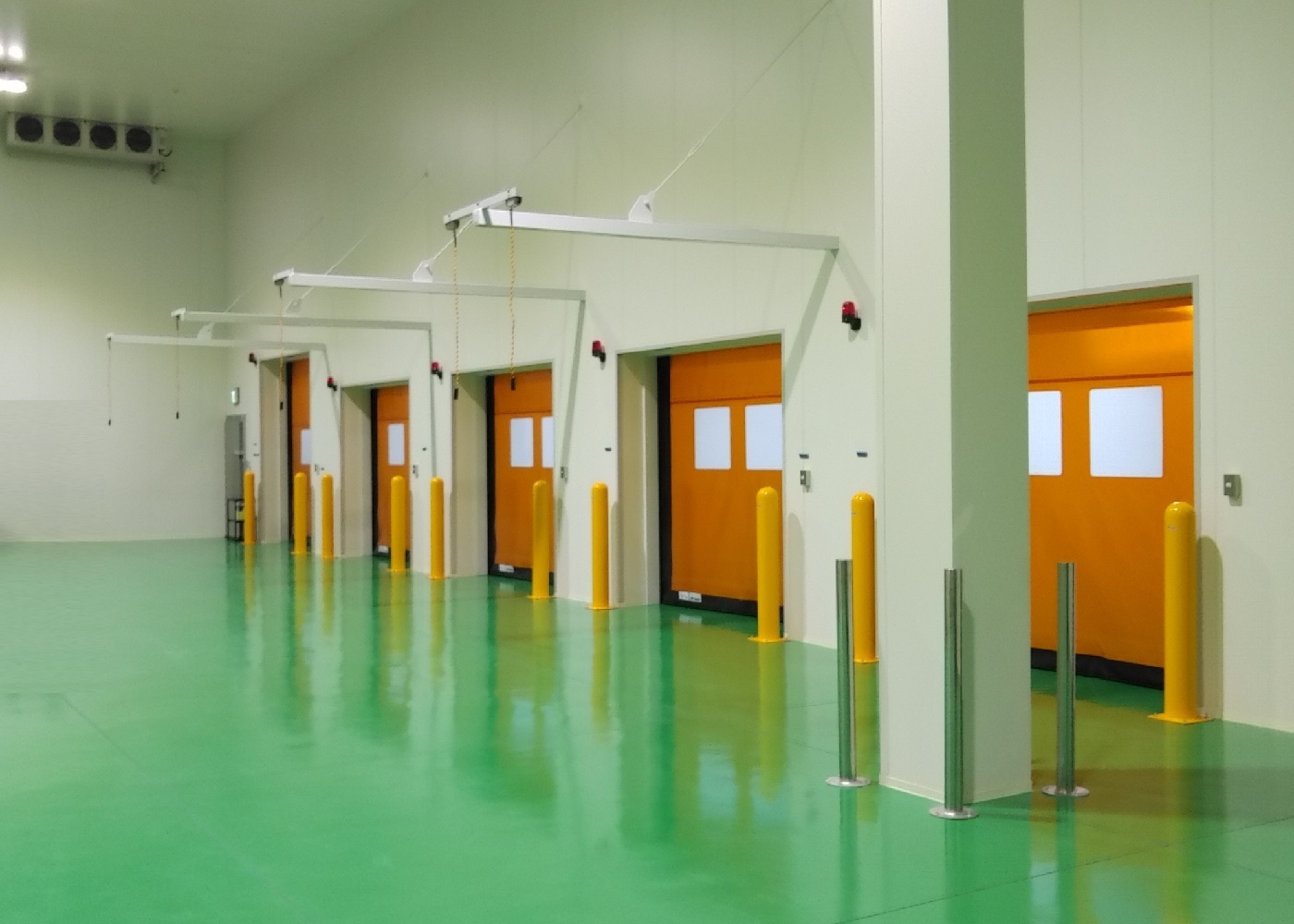

物流低温倉庫(出荷室)



物流低温倉庫(配送センター)

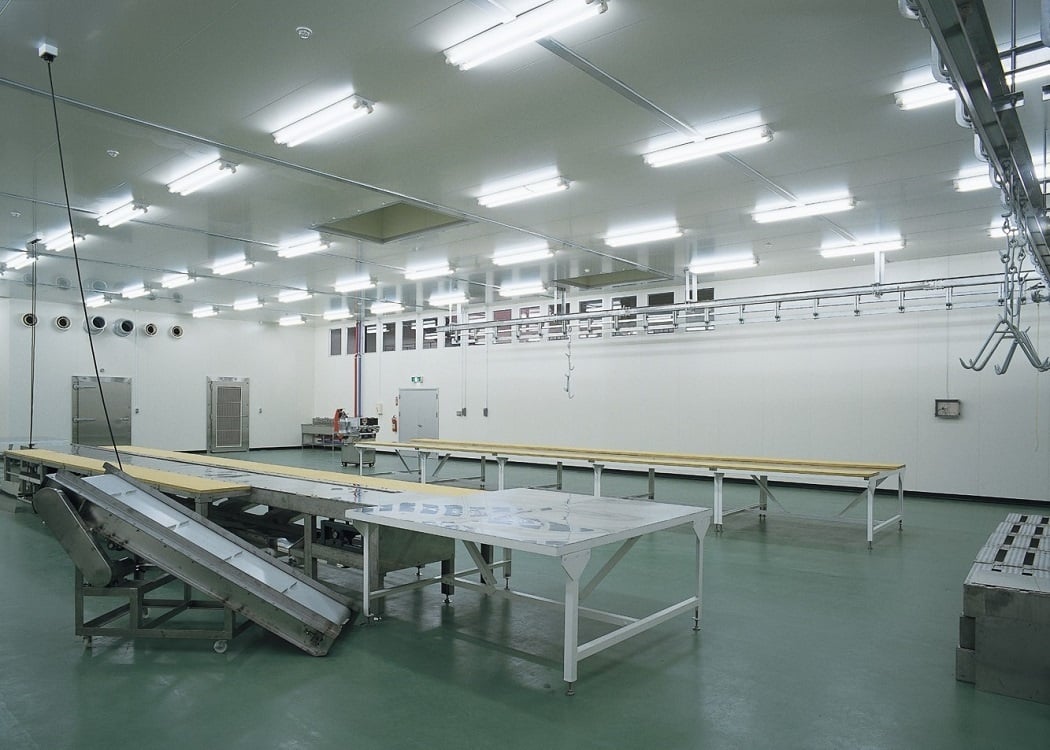

食品工場(食肉加工室)



低温倉庫



防熱仕様の各種建具

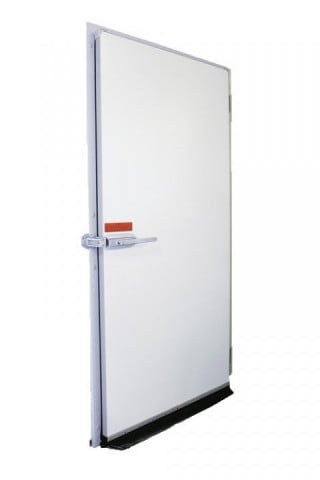

【 樹脂枠扉(三方枠)

〈 製作可能範囲 〉
扉厚50mm100mm
開口寸法最小最大
W450mm1,200mm
H600mm2,200mm

  • 出入が楽なワイド幅設計
  • 庫内から開けられる安全脱出装置など、優れた安全性
  • 900mm壁パネル1枚分に納まる900モジュールタイプ




【樹脂枠扉(四方枠)】


〈 製作可能範囲 〉
扉厚50mm100mm
開口寸法最小最大
W450mm1,200mm
H600mm2,200mm


  • 900モジュールで構成されたパネル用に寸法設定
  • 幅900mmの壁パネルに扉開口を設けるための扉
  • 据え置きタイプのプレハブ型冷凍冷蔵庫向け



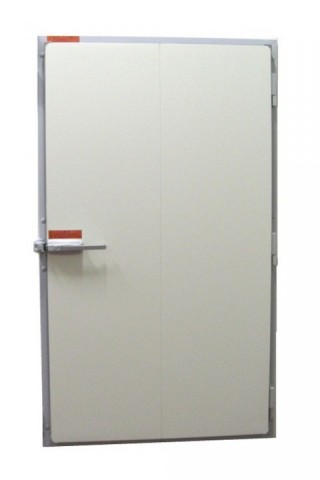

【 木枠扉(片開き)】


〈 製作可能範囲 〉
扉厚65mm100mm135mm
開口寸法最小最大
W450mm1,200mm
H450mm2,400mm

  • 製作可能範囲内で用途に応じた寸法を自由に製作可能
  • パネルを開口することで、後付けが可能
  • 老朽化または破損しても容易に交換可能



【 木枠扉(観音開き)】


〈 製作可能範囲 〉
扉厚65mm100mm135mm
開口寸法最小最大
W1200mm2,400mm
H900mm2,300mm

  • 開口寸法を大きくした際の扉金具や本体構造への負担軽減仕様
  • 両扉のサイズ均等分割が一般仕様
  • 両扉のサイズ違い(親子型)も可能



【 EZⅡスライド扉 】(片引き/両引き)


〈 製作可能範囲 〉
扉厚50mm100mm
(片引き)
開口寸法最小最大
W700mm2,000mm
H1,800mm3,000mm
(両引き)
開口寸法最小最大
W1,400mm3,000mm
H1,800mm3,000mm
  • 独自の4列薄厚ヒレパッキンとレール寄せ機構の採用により、気密性能アップと走行抵抗の低減を両立
  • 扉周囲パッキン・ズレパッキンはグレー色とし、摩耗による汚損を低減
  • U字溝形樹脂製ハンガーローラーの採用により、安定した走行性と静粛性を実現
  • 扉上下にストッパーを標準装備することにより、扉吊り元部への衝撃負担を軽減
  • 表側ハンドルの大型化により、操作性が向上
  • 挟まれ防止の安全面を考慮し、引き残しが標準仕様

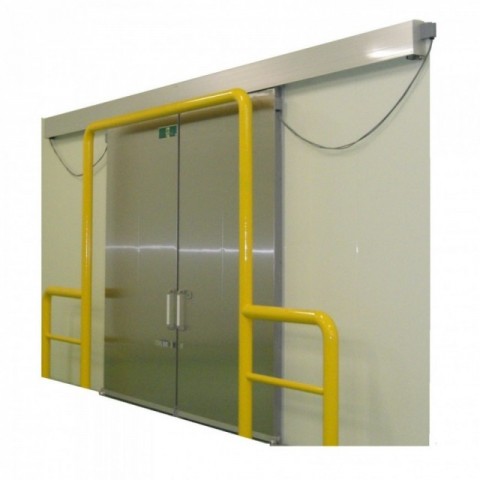

【 EZⅡ-A自動スライド扉 】

(片引き/両引き)

〈 製作可能範囲 〉
扉厚50mm100mm
消費電力最大150W最大300W
電源AC100V±10% 50/60Hz
(片引き)
開口寸法最小最大
W700mm2,000mm
H1,800mm3,000mm
(両引き)
開口寸法最小最大
W1,400mm3,000mm
H1,800mm3,000mm
  • EZⅡスライド扉にモーターユニットを設置した電動扉仕様
  • 各種開閉スイッチに対応可能
  • 挟まれ防止の安全面を考慮し、引き残しが標準仕様



【 EZⅡ-C自閉式スライド扉 】

(片引き/両引き)

〈 製作可能範囲 〉
扉厚50mm

(片引き)
開口寸法最小最大
W700mm1,200mm
H1,800mm2,200mm
(両引き)
開口寸法最小最大
W1,400mm2,000mm
H1,800mm2,500mm

  • 無駄のない滑らかな開閉動作
  • 閉め忘れ対策に最適
  • 全開で保持することが可能

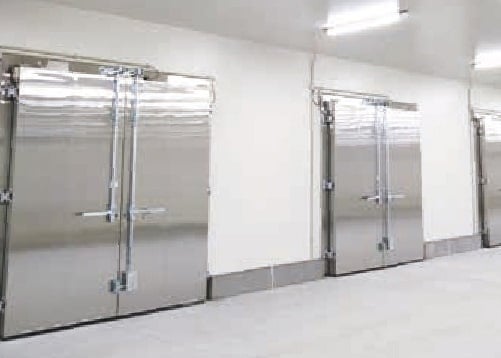

【 電動扉 】

(片引き/両引き)

〈 製作可能範囲 〉
扉厚100mm125mm150mm
面材SUS443JI/No.4-0.8t 仕上
モーター3Φ-200V-400W/3Φ-4P
霜取ヒーター扉枠:AC200V-12W/m相当
扉 :AC200V-35W/m相当
(片引き)
開口寸法最小最大
W900mm3,000mm
H1,800mm5,000mm
(両引き)
開口寸法最小最大
W1,500mm5,000mm
H1,800mm5,000mm

  • 大きな開口扉が必要な場合は推奨
  • フォークリフトに乗ったまま扉の開閉が可能
  • 開閉頻度の多い場所に適合
  • パネル工法冷凍冷蔵庫用に開発された電動扉



【 フルスイングドア 】

(片開き/両開き)

〈 製作可能範囲 〉
扉厚20mm38mm
芯材合板ウレタン
(片引き)
開口寸法最小最大
W600mm1,000mm
H2,000mm2,400mm
(両引き)
開口寸法最小最大
W1,200mm2,000mm
H2,000mm2,400mm

  • スプリングや蝶番を使用せず、扉の自重のみで作動
  • 軽く開き、通過後はゆっくり静かに自閉
  • バンパーを取り付ければ、台車で開閉可能



【 樹脂枠点検扉 】


〈 製作可能範囲 〉
扉厚50mm100mm
開口寸法標準
W600mm
H600mm

  • 電気/機械/その他の点検用小扉
  • 防熱仕様のため低温環境での使用に適合
  • 後付けも可能



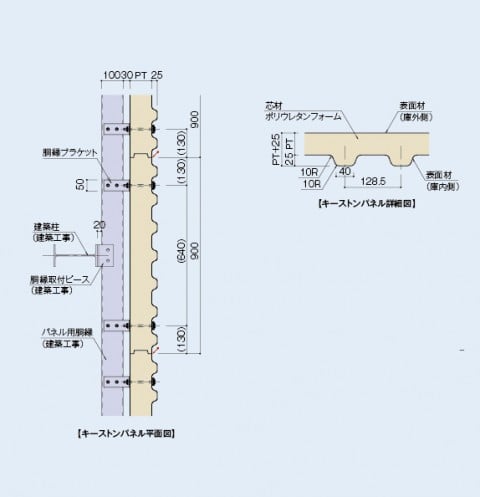

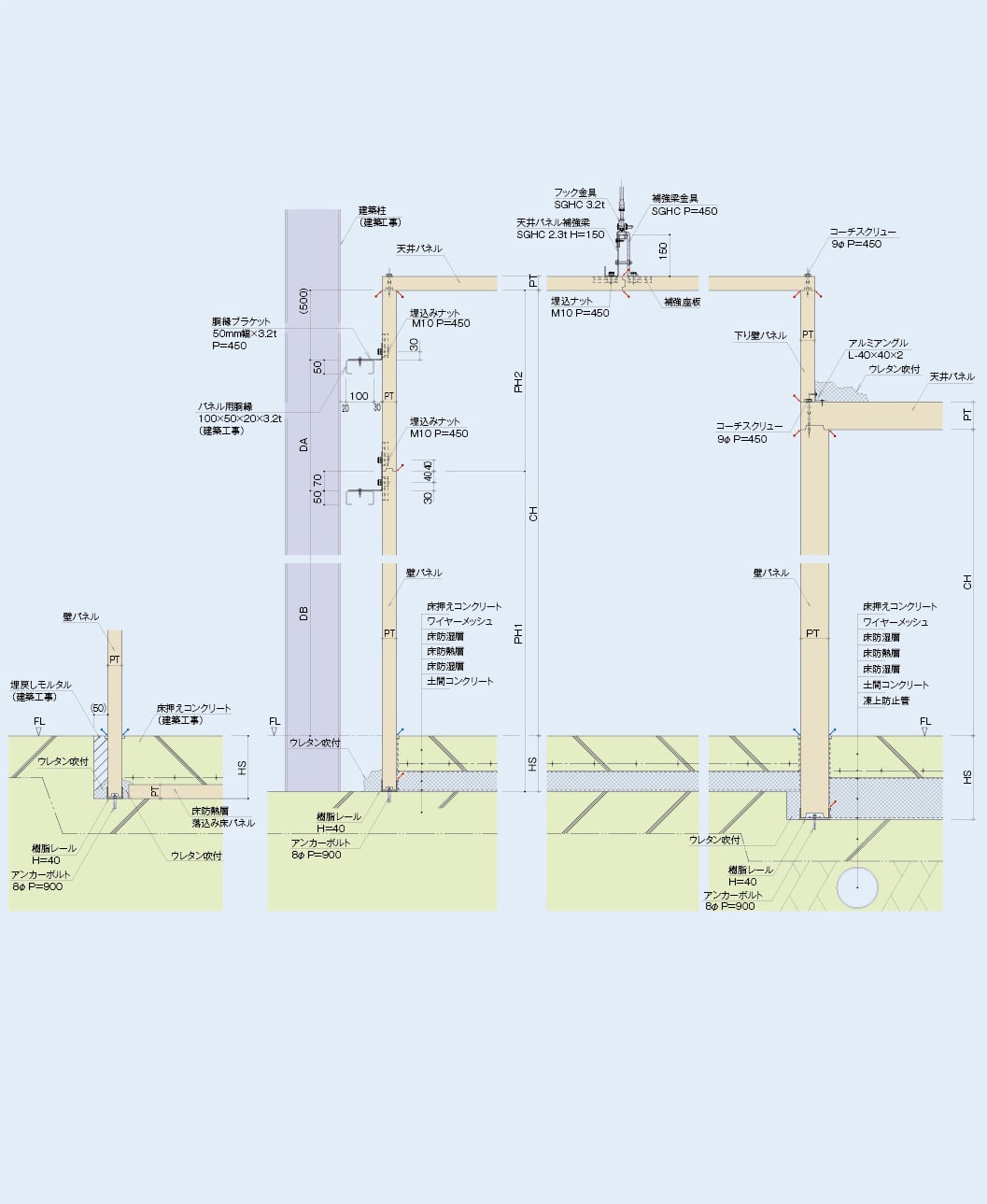

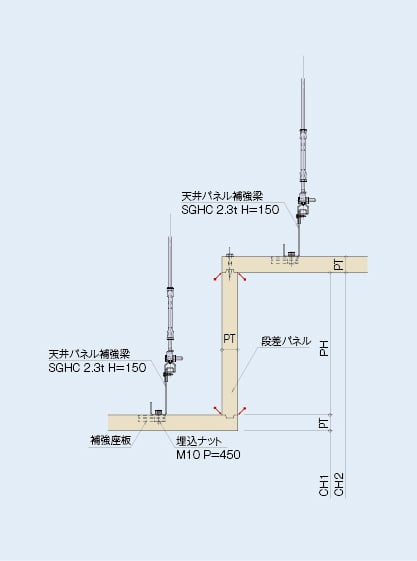

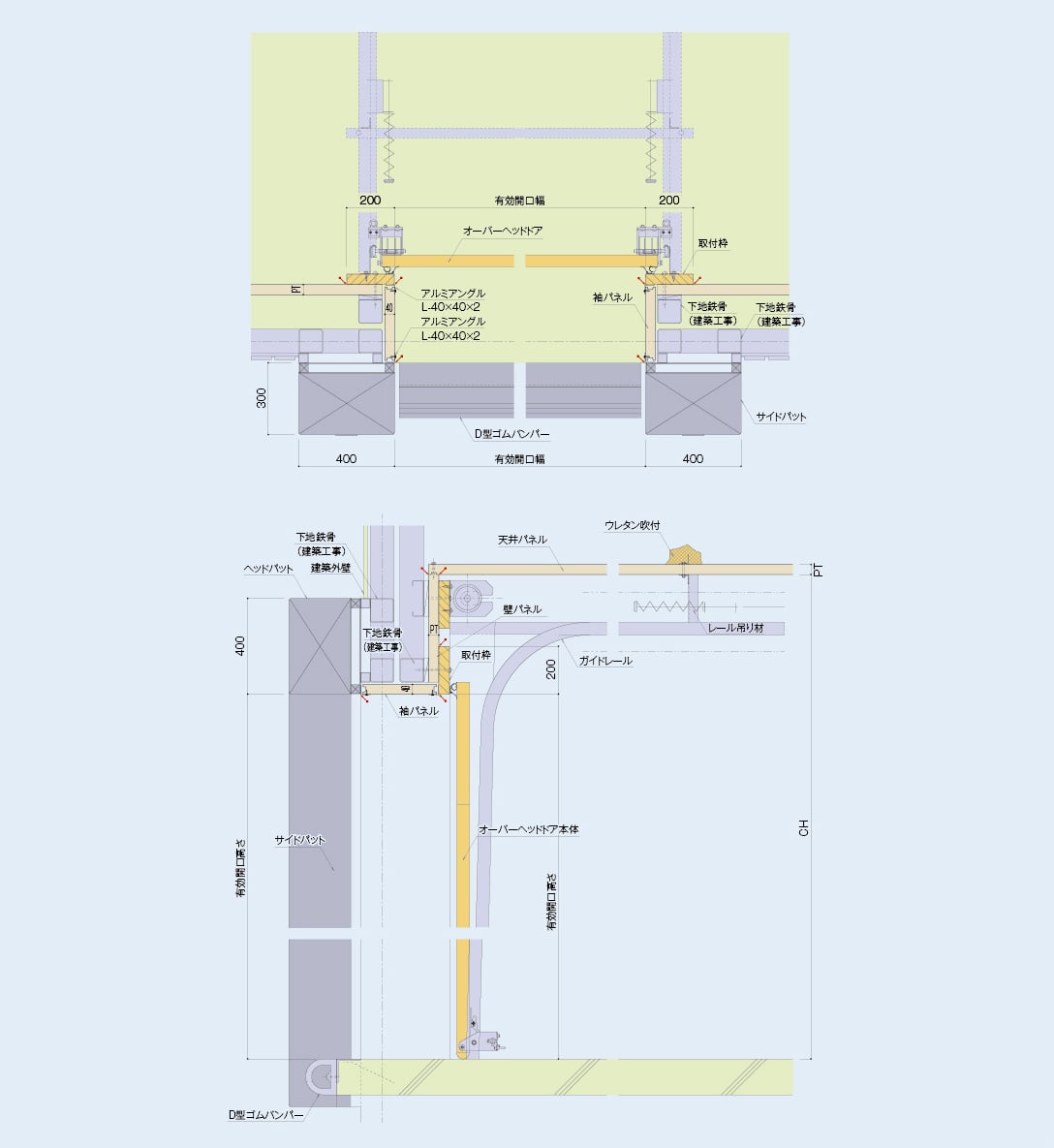

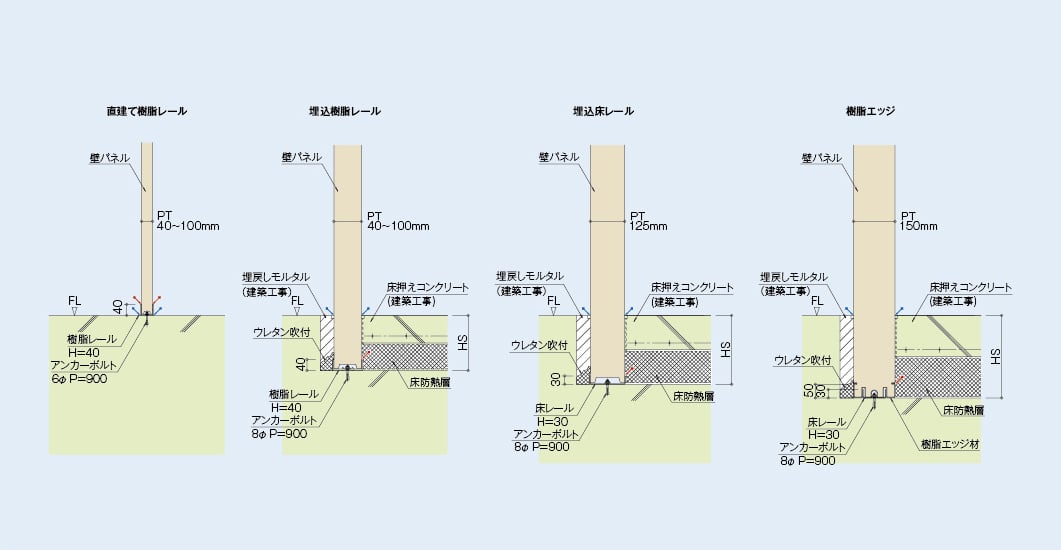

Cold施工ディテール

※ 画像は拡大してご覧いただけます。

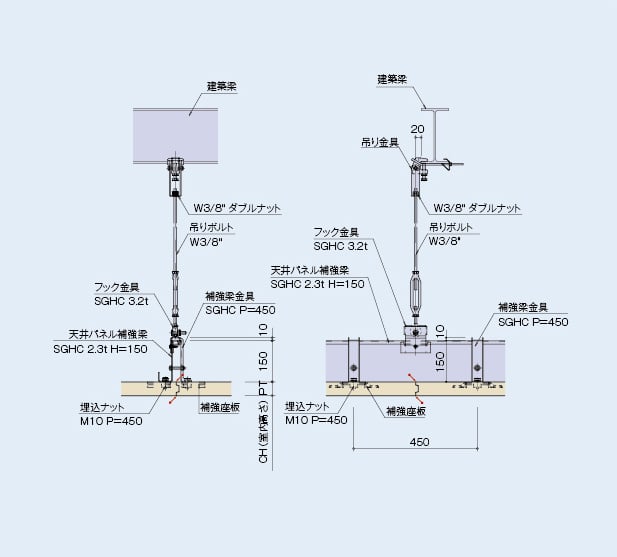

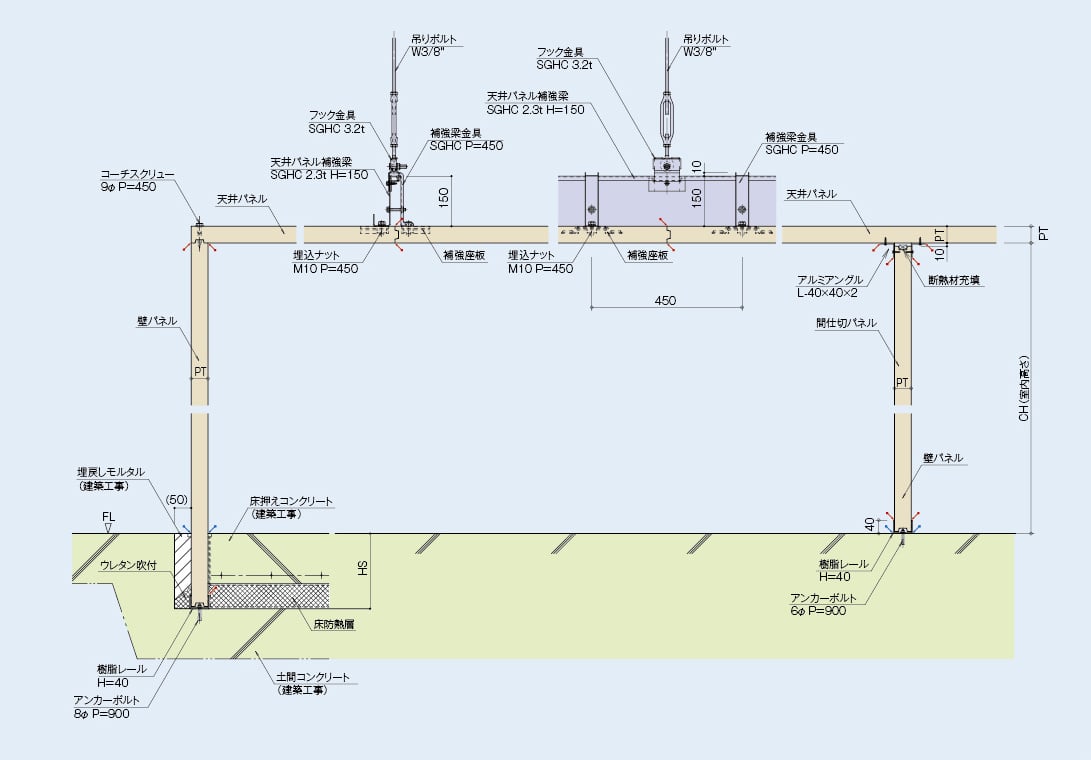

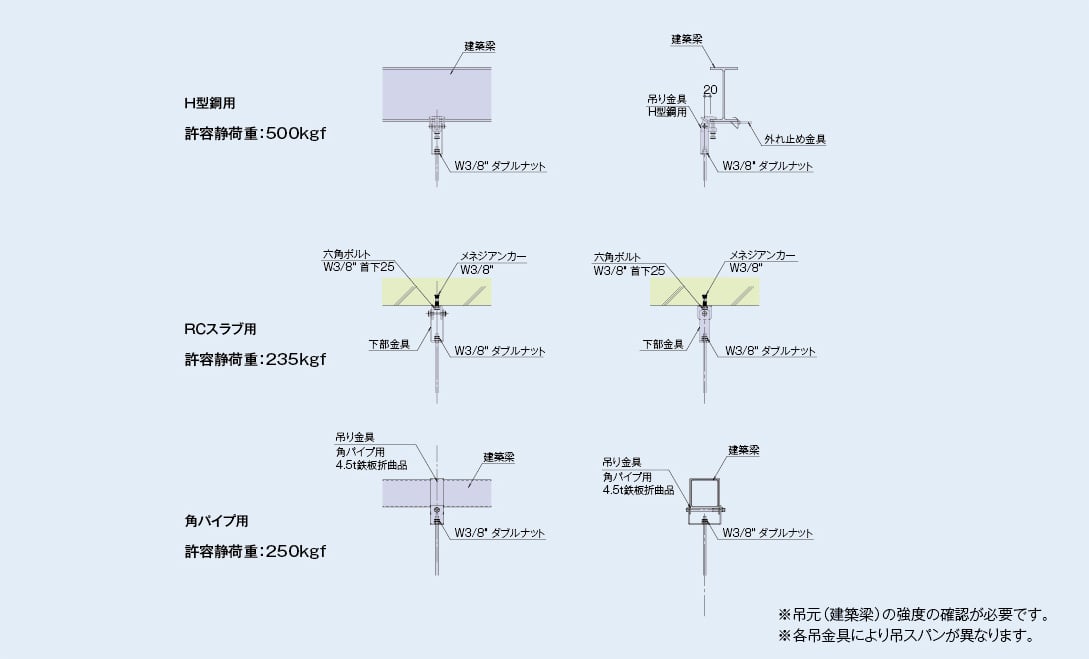

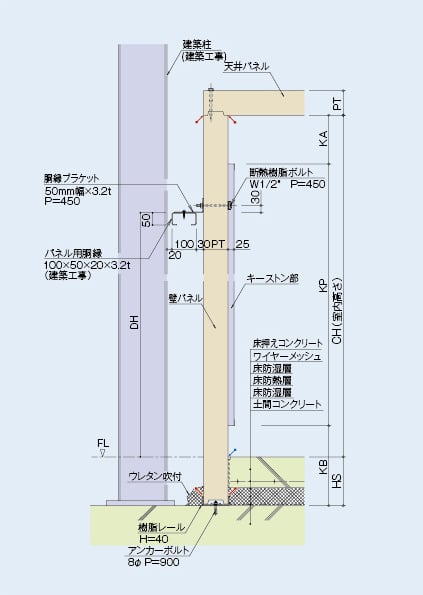

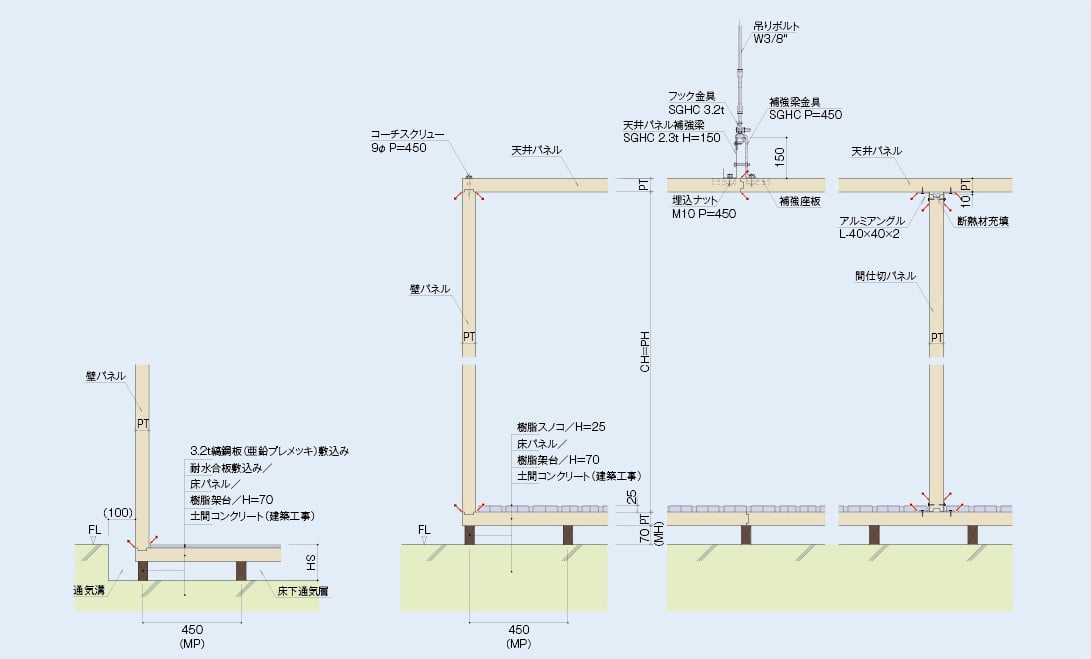

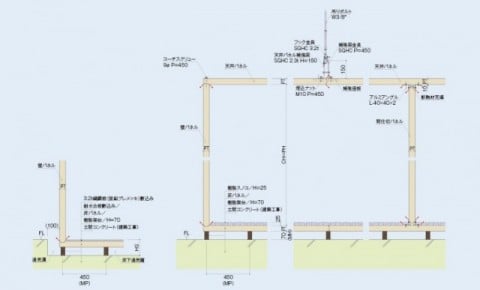

床パネルの補強例

スノコ仕様

縞鋼板(3.2tプレメッキ)+合板(12t)仕様

床防熱層+シンダーコンクリート仕様




冷却器( ユニットクーラー )

Cold king

【 天吊型ユニットクーラー 】

(RC・RFシリーズ 食品貯蔵用)

型式使用温度デフロスト方式
SG-RC+3℃ ~ ‐ 40℃ヒーター
SG-RF+3℃ ~ - 40℃
ヒーター


【 天吊型ユニットクーラー 】

(UAシリーズ)

型式使用温度デフロスト方式
SG-UA
+3℃ ~ - 40℃
散水


【 天吊薄型ユニットクーラー 】

(L/UTシリーズ キノコ栽培用・農事用)

型式使用温度デフロスト方式
SG-L・UT+15℃ ~ +3℃オフサイクル


【 床置型ユニットクーラー 】

(Fシリーズ 冷蔵用)

型式使用温度デフロスト方式
SG-FV- 50℃まで
散水
SG-FH
SG-FL


【 天吊薄型ユニットクーラー 】

(Sシリーズ)

型式使用温度デフロスト方式
SG-SA+15℃ ~ +3℃オフサイクル
SG-SH+3℃ ~ - 20℃
ヒーター
